Датчик измерения детали TS (Heidenhain): обзор и подбор
Контроль детали прямо на станке — привязка нуля заготовки, проверка размеров после обработки, компенсация температурного дрейфа — экономит часы простоя и снижает риск брака на дорогой детали. Один из самых распространённых инструментов для этого на станках с системами ЧПУ Heidenhain — контактный измерительный датчик серии TS. Но модельный ряд у Heidenhain неоднородный: датчики отличаются способом передачи сигнала, областью применения и требованиями к оснастке станка. В статье разбираем принцип работы TS-датчиков, сравниваем модели и даём практические ориентиры для подбора.
- Зачем нужен датчик измерения детали на станке
- Принцип работы датчика TS
- Модельный ряд TS Heidenhain: 444, 460, 642, 740
- Сравнительная таблица моделей
- Как подобрать датчик под станок и задачу
- Установка, калибровка и настройка в ЧПУ
- Типичные ошибки эксплуатации
Зачем нужен датчик измерения детали на станке
Датчик измерения детали (щуп-пробник) — это контактный измерительный инструмент, который устанавливается в шпиндель или на стол станка вместо режущего инструмента. Он позволяет без снятия детали со станка:
- найти и задать координаты нуля заготовки перед обработкой;
- проверить фактические размеры после чернового или финишного проходов;
- определить перекос или смещение заготовки на столе;
- скорректировать программу обработки по результатам измерения, не привлекая координатно-измерительную машину.
Функционально TS-датчик близок к контактным щупам других производителей — например, продукции Renishaw, о которых мы писали в статье про подбор RMP и OMP. Отличие в протоколах передачи сигнала и в том, что TS-серия штатно рассчитана на интеграцию именно со стойками Heidenhain TNC.
Принцип работы датчика TS
Внутри корпуса датчика находится стилус (измерительный щуп) с шариком на конце, закреплённый в кинематической опоре из трёх пар контактов. При касании стилуса о поверхность детали шарик смещается, контакты кинематической опоры размыкаются, и датчик формирует триггерный сигнал. Стойка ЧПУ в момент срабатывания фиксирует координаты осей — это и есть результат измерения.
Сигнал от датчика до стойки может передаваться разными способами:
- по кабелю — самый простой и надёжный вариант, но требует прокладки провода к вращающемуся шпинделю, что не всегда удобно на фрезерных станках со сменой инструмента;
- по инфракрасному каналу — приёмник монтируется в рабочей зоне станка, датчик работает от встроенной батареи;
- по радиоканалу — сигнал не зависит от прямой видимости приёмника, что удобно при закрытых кожухах и сложной геометрии станка.
Питание автономных моделей обеспечивает встроенная батарея (аналогично батареям памяти в системах ЧПУ, о которых часто заходит речь в контексте обслуживания стоек), которую нужно менять по регламенту — иначе датчик начнёт давать сбои в самый неподходящий момент.
Модельный ряд TS Heidenhain: 444, 460, 642, 740
У Heidenhain нет единой универсальной модели — линейка разделена по типу станка (фрезерный/токарный), способу передачи сигнала и требуемой точности повторения измерения.

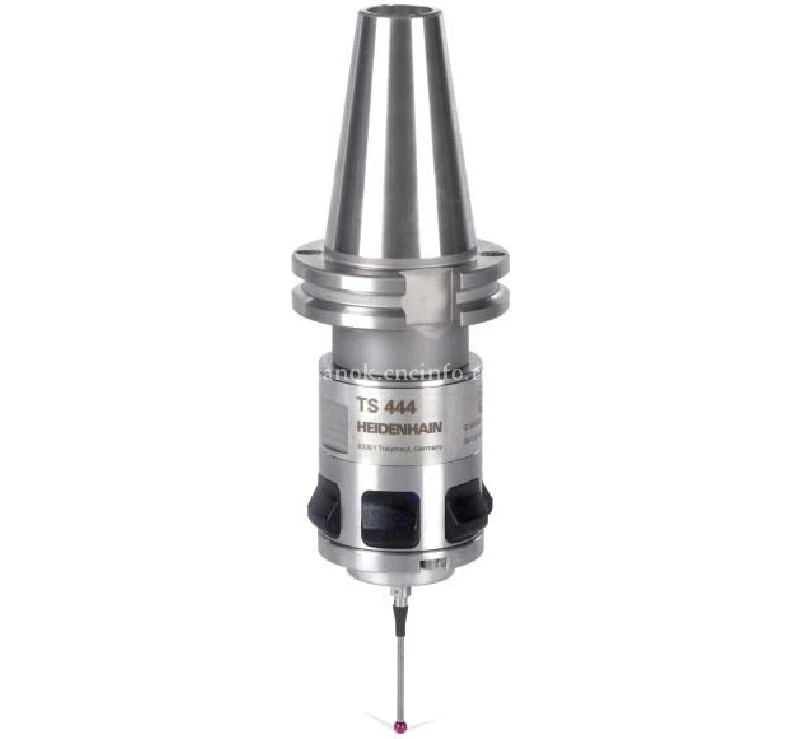

Компактный датчик для фрезерных станков среднего типоразмера, применяется для привязки заготовки и промежуточного контроля размеров.
Автономный датчик с батарейным питанием и передачей сигнала без кабеля — удобен для станков с ограниченным доступом к шпинделю.

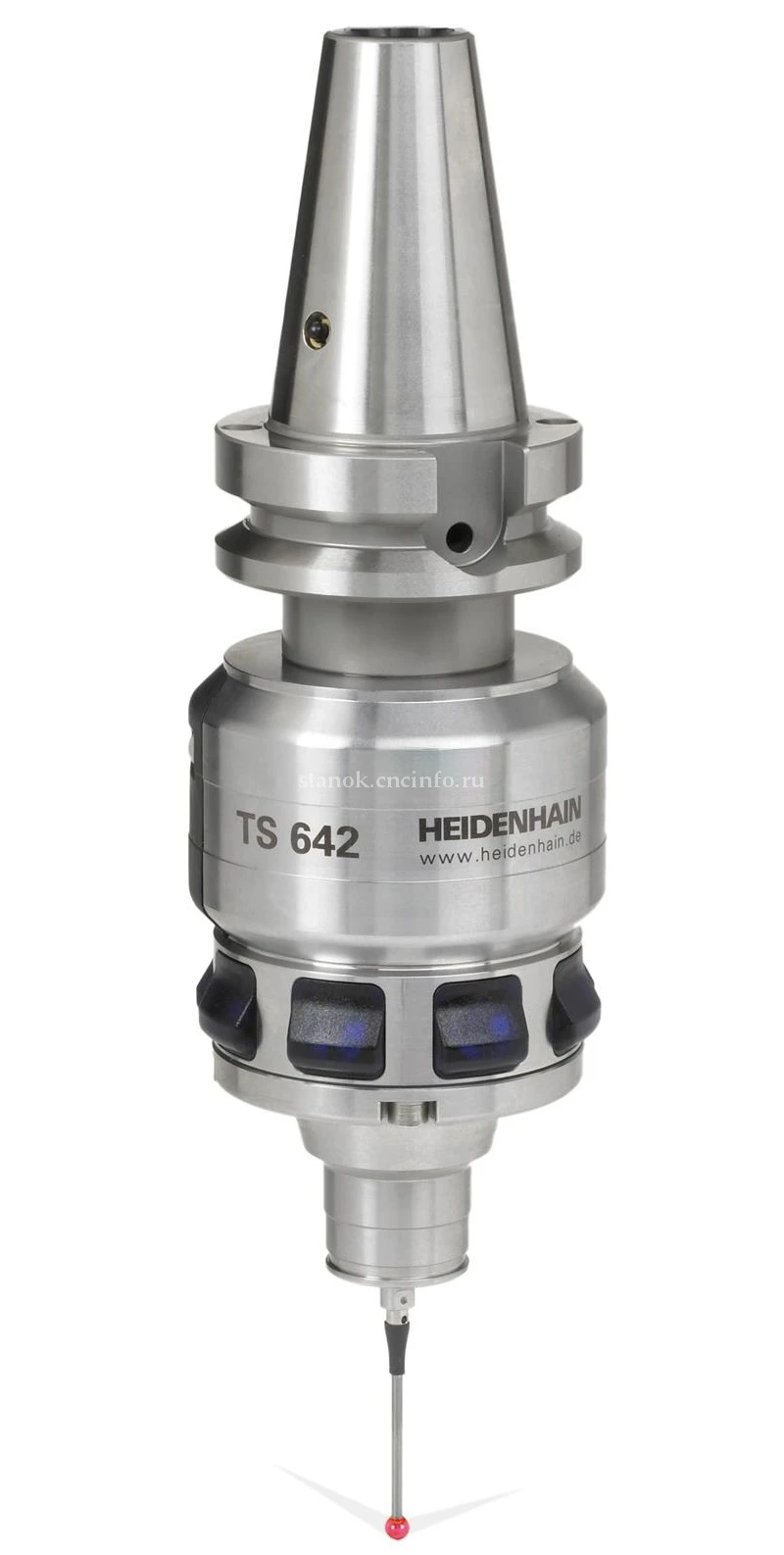

Датчик среднего класса для обрабатывающих центров, используется как для привязки заготовки, так и для контроля крупных партий деталей.

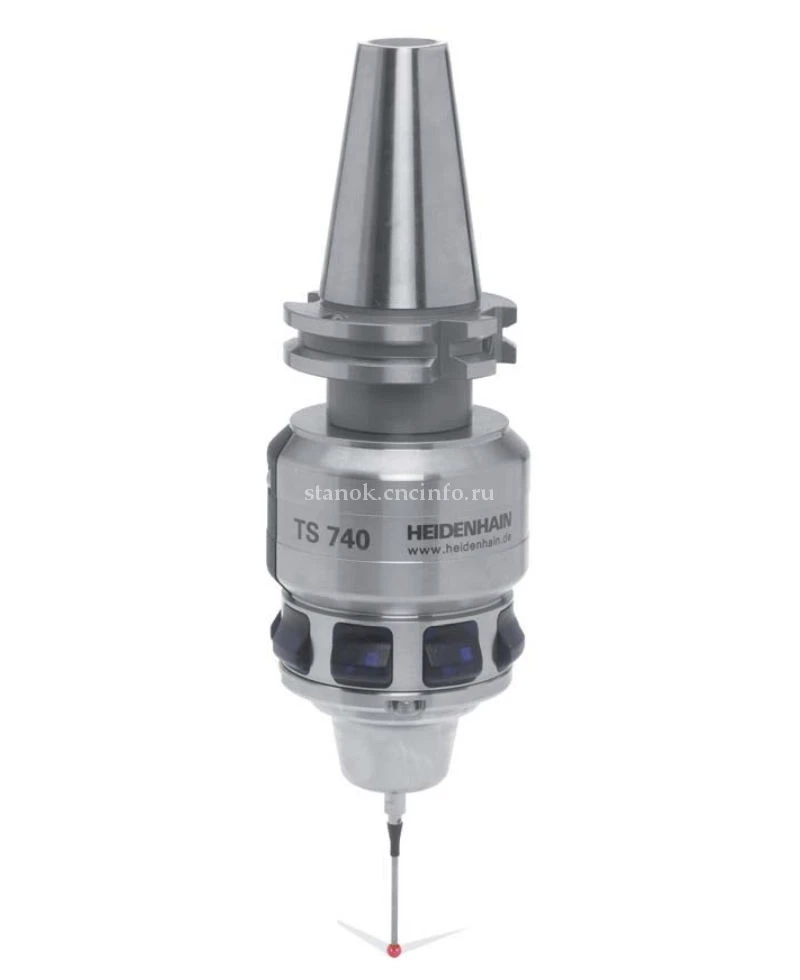

Старшая модель линейки для станков с повышенными требованиями к повторяемости измерений — крупногабаритная обработка, серийное производство точных деталей.
Сравнительная таблица моделей
Точные метрологические характеристики (повторяемость срабатывания, усилие включения по осям, тип интерфейса) всегда уточняйте по паспорту конкретной модели и версии — Heidenhain периодически обновляет спецификации. Ниже — ориентировочное разделение по назначению.
| Модель | Тип станка | Особенность |
|---|---|---|
| TS 444 | Фрезерные, малый/средний типоразмер | Компактный корпус, базовая привязка заготовки |
| TS 460 | Фрезерные, обрабатывающие центры | Автономное питание, беспроводная передача сигнала |
| TS 642 | Обрабатывающие центры среднего класса | Универсальное применение, контроль партий деталей |
| TS 740 | Крупногабаритная и точная обработка | Повышенные требования к повторяемости измерений |
Как подобрать датчик под станок и задачу
Подбор датчика TS начинается не с модели, а с трёх вопросов о самом станке и задаче измерения.
- Тип станка и посадочное место. Датчик крепится в конус шпинделя через переходную оправку или на инструментальный конус — размер конуса и наличие свободного посадочного места в магазине инструмента ограничивают выбор модели.
- Способ передачи сигнала. Если у станка уже установлен приёмник инфракрасного или радиосигнала от предыдущего датчика (в т.ч. другого производителя), логично подобрать совместимую по протоколу модель Heidenhain, а не менять всю обвязку.
- Требуемая точность и повторяемость. Для рутинной привязки нуля заготовки достаточно базовой модели (TS 444), для контроля точных партий деталей — модель с более высоким классом повторяемости (TS 740).
- Совместимость со стойкой ЧПУ. Датчики TS штатно работают со стойками TNC, но конкретную версию прошивки и параметры каналов ввода/вывода уточняйте по руководству станка — несовпадение версии протокола обмена — частая причина «датчик не отвечает» после замены.
Если станок оснащён не Heidenhain, а другой стойкой — Fanuc, Siemens или Fagor — обратите внимание на аналогичные контактные щупы Renishaw либо на комплект LTS для измерения длины инструмента — это смежная, но методологически близкая задача, о которой у нас есть отдельный материал про контактные измерительные системы.
Установка, калибровка и настройка в ЧПУ
Порядок ввода датчика в эксплуатацию в общем виде выглядит так — детали по своему станку уточняйте в руководстве.
- Механическая установка датчика в шпиндель или на инструментальную оправку, проверка биения и надёжности фиксации.
- Настройка приёмника сигнала (для беспроводных моделей) — установка в зоне прямой видимости шпинделя, проверка отсутствия помех от стружки и СОЖ.
- Калибровка датчика по эталонному кольцу или сфере — стойка ЧПУ определяет фактический радиус стилуса и смещение центра.
- Тестовый цикл измерения на контрольной детали с известными размерами, сравнение результата с фактическим значением.
- Ввод рабочих циклов измерения в управляющую программу — привязка нуля, контроль размеров, компенсация износа инструмента.
После калибровки полезно сверить полученные значения с показаниями других измерительных систем станка — например, линейных датчиков перемещений Heidenhain, если они установлены на осях. Расхождение сверх допуска станка укажет либо на ошибку калибровки щупа, либо на проблему в самой измерительной цепи оси.
Типичные ошибки эксплуатации
Большинство отказов и ложных срабатываний TS-датчиков связаны не с браком устройства, а с нарушением условий эксплуатации.
- Загрязнение стилуса и кинематической опоры. Стружка, СОЖ и абразивная пыль попадают в зону контактов, из-за чего датчик срабатывает с задержкой или ложно — механизм похож на проблемы, описанные в статье об ошибках чтения энкодера из-за загрязнения.
- Разряженная батарея у автономных моделей. Падение напряжения питания снижает дальность и надёжность беспроводной передачи задолго до полного отказа — батарею меняют по регламенту, не дожидаясь предупреждения на пульте.
- Механическое повреждение стилуса при столкновении с деталью на повышенной скорости подвода — приводит к искажению результата измерения без явных внешних признаков.
- Неверная калибровка после смены стилуса или оправки — геометрия щупа меняется, а параметры в стойке остаются старыми.
- Игнорирование помех для беспроводного канала — металлические кожухи, другое оборудование с радиоинтерфейсом рядом со станком иногда создают наводки на приёмник сигнала.
Регулярная проверка датчика тестовым циклом на контрольной детали — простой и надёжный способ выявить деградацию точности раньше, чем она приведёт к браку партии.
FAQ: частые вопросы
В чём отличие датчика TS от щупа для измерения длины инструмента?
TS-датчик измеряет саму деталь на столе станка — привязку нуля заготовки и контроль размеров, а щуп длины инструмента измеряет параметры инструмента в шпинделе. Это разные измерительные задачи, хотя принцип контактного срабатывания у них схожий.
Можно ли поставить TS 444 вместо TS 740 для экономии?
Если задача — рядовая привязка нуля заготовки без высоких требований к повторяемости, TS 444 подойдёт. Для контроля точных партий деталей лучше использовать модель с более высоким классом повторяемости, иначе результат измерения может выходить за допуск детали.
Как понять, что датчик TS начал давать ложные срабатывания?
Первый признак — расхождение измеренных размеров с фактическими на контрольной детали при повторных циклах. Обычно причина в загрязнении стилуса, разряженной батарее или повреждении кинематической опоры.
Нужно ли менять батарею в датчике по графику или по факту разряда?
Лучше по графику ТО, не дожидаясь предупреждения на пульте — падение напряжения снижает надёжность беспроводной передачи раньше, чем сработает индикация разряда.
Совместим ли датчик TS Heidenhain со стойкой другого производителя?
Штатно TS-серия рассчитана на интеграцию со стойками TNC Heidenhain. Для станков с ЧПУ Fanuc, Siemens или Fagor обычно применяют аналогичные контактные щупы соответствующего производителя, совместимость уточняйте по документации станка.
Заключение
Датчик TS Heidenhain — это инструмент, который окупается за счёт сокращения времени наладки и снижения риска брака при обработке дорогих деталей. Выбор конкретной модели зависит не столько от бренда, сколько от типа станка, способа передачи сигнала и требуемой повторяемости измерения — универсального решения «на все случаи» в линейке нет.
Если не уверены, какая модель TS подойдёт под ваш станок и стойку ЧПУ, или нужна помощь с калибровкой и вводом в эксплуатацию — специалисты ООО «Эффективное производство» помогут подобрать датчик и настроить измерительный цикл под конкретную задачу.
