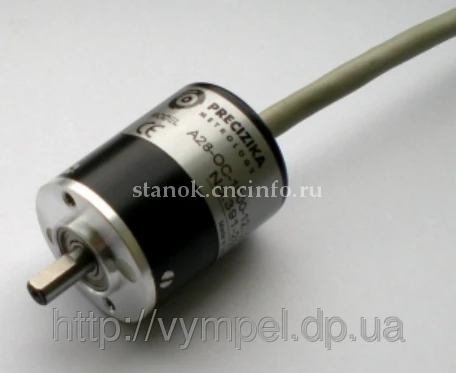

Фотоэлектрический преобразователь вращения PRECIZIKA A28

Преобразователь A28 выполняет функции информационной связи между исполнительными органами станков, машин, компараторов и устройствами ЧПУ (УЦИ), дает информацию о положении указанных органов.Используется в системах автоматического контроля, регулирования и управления.

Артикул товара: A28

ООО ИЦ «Станкосервис» - официальный партнер компании PRECIZIKA.

Фотоэлектрический преобразователь вращения PRECIZIKA A28
0 5 5 1
Фотоэлектрический преобразователь вращения PRECIZIKA A28
(1)

Преобразователь A28 выполняет функции информационной связи между исполнительными органами станков, машин, компараторов и устройствами ЧПУ (УЦИ), дает информацию о положении указанных органов.Используется в системах автоматического контроля, регулирования и управления.

Артикул товара: A28

ООО ИЦ «Станкосервис» - официальный партнер компании PRECIZIKA.

в системах автоматического контроля, регулирования и управления
Производитель: PRECIZIKA

Преобразователь состоит из трех основных частей: механической, оптической и электронной.

Механическая часть обеспечивает вращение растрового диска, крепление оптической и электронной частей.

Оптическая часть содержит осветитель, фотоприемники и растровые элементы.

Электронная часть выполнена на базе специализированной микросхемы.

Корпус преобразователя крепится к объекту с помощью винтов. Соединение с валом объекта осуществляется посредством компенсационной муфты.

Примечания:

  1. Наибольшая допустимая скорость вращения вала без потери счета преобразователя ограничивается максимальной частотой сигналов и максимальной скоростью вращения вала.
  2. Рекомендуется, чтобы при использовании кабеля-удлинителя сечение его провода элетропитания было не менее 0,25 мм2.



Механические данные:

  • Число штрихов на диске    (Z) 60, 100, 200, 250, 360, 500, 1000, 1024, 1500, 2000, 2500.
  • Число периодов выходного сигнала на оборот вала  Z x k, где k=1, 2, 3, 4, 5, 8, 10.
  • Максимальная скорость вращения вала, об/мин   6000
  • Максимальная нагрузка на вал, H
  • -осевая 5
  • -радиальная на конце вала 10
  • Погрешность на оборот вала, угл. сек. (Т1- период штрихов на диске в угл. сек) ±0,1 T1
  • Момент трогания при 200 С, Hм ≤ 0, 0015
  • Момент инерции ротора, гсм2  <2
  • Степень защиты, обеспечиваемая оболочкой:
  • -при выходе кабеля с торца IP54
  • -при выходе кабеля с торца через штуцер и сбоку IP67
  • Максимальный вес кабеля, кг 0,045
  • Рабочая температура, 0С    -10...+70 0C
  • Температура хранения, 0C  -30...+80 0C
  • Максимальная влажность, %, без конденсации влаги 98
  • Допустимые вибрации (55...2000 Гц), м/с2 ≤ 100
  • Допустимые ударные нагрузки (11 мс), м/с2 ≤ 300

Электрические данные:

  • Напряжение питания, B  +5 B ± 5%
  • Макс. потребляемый ток(без нагрузки), мА 120
  • Источник цвета: светодиод
  • Информационные сигналы : прямоугольные U1 и U2 и им инверсные U1, U2 с уровнями при токе нагрузки 20мА:
  • -логический 0≤0,5 В
  • -логическая  1≥2,4 В
  • Макс. частота сигналов, кГц (160 x k), k- коэффициент интерполяции
  • Макс. длительность фронта и среза сигналов, мкс <0,4
  • Стандартная длина кабеля, 0,5 без разъема
  • Макс. длина кабеля, м 25

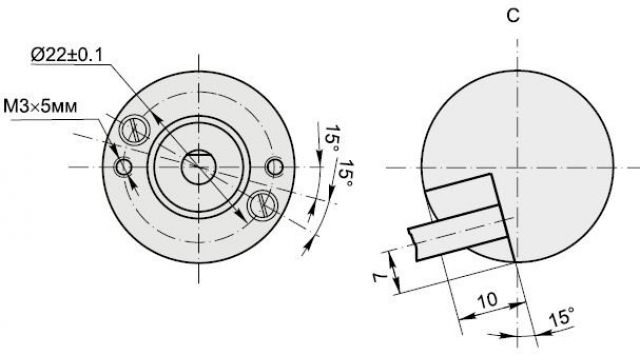

Схема     СхемаСхема

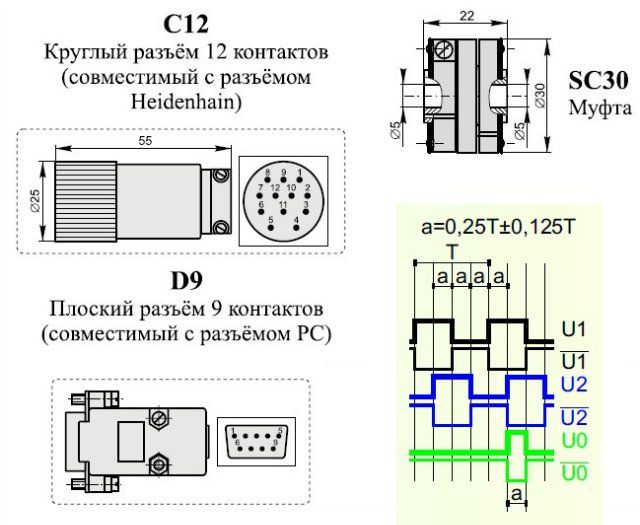

Круглый и плоский разъём
