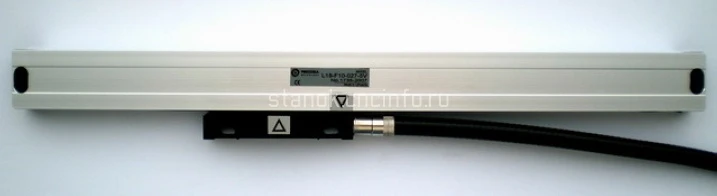

Преобразователь линейных перемещений фотоэлектрический L18

Преобразователь линейных перемещений серии L18 фотоэлекрический (тип закрытый) применяется для преобразования в электрические сигналы параметров линейных перемещений рабочих органов станков, содержащих информацию о величине и направлении этих перемещений.

ООО ИЦ «Станкосервис» - официальный партнер компании PRECIZIKA.



Преобразователь линейных перемещений фотоэлектрический L18
0 5 5 1
Преобразователь линейных перемещений фотоэлектрический L18
(1)

Преобразователь линейных перемещений серии L18 фотоэлекрический (тип закрытый) применяется для преобразования в электрические сигналы параметров линейных перемещений рабочих органов станков, содержащих информацию о величине и направлении этих перемещений.

ООО ИЦ «Станкосервис» - официальный партнер компании PRECIZIKA.



для преобразования в электрические сигналы
Производитель: PRECIZIKA

Преобразователь линейных перемещений серии L18 фотоэлекрический (тип закрытый) применяется для преобразования в электрические сигналы параметров линейных перемещений рабочих органов станков, содержащих информацию о величине и направлении этих перемещений.

Преобразователь представляет собой: жесткий пустотелый профиль со считывающей головкой, перемещающейся по стеклянной растровой шкале на подшипниках качения. От попадания пыли и охлаждающей жидкости преобразователь предохранен защитными губками. Повышенная защиты от пыли обеспечивается подачей фильтрованного сжатого воздуха в преобразователь. Выходные сигналы оптоэлектронного устройства считывающей головки - прямоугольные или синусоидальные (RS 422).

По выходным сигналам преобразователь линейных перемещений имеет три модификации:
L18-А - синусоидальные сигналы порядка 11 мкА величиной, требующие внешний электронный интерполятор для дальнейшей обработки;
L18-AV - синусоидальные сигналы порядка 1 В величиной, требующие внешний электронный интерполятор для дальнейшей обработки;
L18-F - прямоугольные формированные  сигналы (типа TTL), со встроенным интерполятором
для умножения х1, х2, х5, х10, х25, х50 по частоте.

Развернуть
Свернуть
Измеряемая длинна (ML), мм

70, 120, 170, 220, 270, 320, 370, 420, 520, 620, 720, 820, 920, 1020, 1140, 1240

Погрешность на длине 1 метра в любом интервале ML ( при 20°C)

±10;±5 мкм

±3 мкм по спец. заказу

Шаг деления шкалы 20; 40 мкм

Нулевые метки (RI)

-стандарт для ML ≤ 1020 мм

-стандарт для ML > 1140 мм

- по спец. заказу



две по 35 мм от концов ML

две по 45 мм от концов ML

одна в любом месте или ≥2 с интервалами (n x 50 мм) или дистанционно-кодированное расположение

Макс. скорость перемещения

- при интерполяции на 1, 2, 5, 10

- при интерполяции на 25

-при интерполяции на 50



1 м/сек

0,5 м/сек

0,4 м/сек



Усилие перемещения головки < 3 Н

Степень защиты: (IEC 529)

-без сжатого воздуха

-со сжатым воздухом



IP53

IP64

Вес 0,4 кг + 0,8 кг/м
Рабочая температура 0...+50°C
Температура хранения -20...+70°C
Допустимые вибрации (40...2000 Гц) ≤ 30 м/сек2
Допустимые ударные нагрузки (11 мс) ≤ 100 м/сек2



Технические характеристики модификаций:

Исполнение L18-А ~ 11 мкА L18-AV ~ 1 Vpp L18-F импульсный TTL
Питание +5 В ±5% < 90 мА +5 В ±5% < 120 мА +5 В ±5% < 120 мА
Источник света Светодиод Светодиод Светодиод
Дискретность Зависит от внешнего интерполятора Зависит от внешнего интерполятора 5; 2,5; 1; 0,5; 0,2; 0,1 мкм (после учетверения в ЧПУ или УЦИ)
Информационные сигналы

Квазисинусоидальные Iи I при нагрузке 1 кОм:

I= 7-16 мкА

I= 7-16 мкА

Квазисинусоидальные А+ и В+ и им инверсные А- и В- при нагрузке 120 Ом:

А = 0,6-1,2 В

В = 0,6-1,2 В



прямоугольные U1, U2 и инверсные им, с уровнями при токе нагрузки 20 мА:

логический "0" ≤ 0,5 В

логическая "1" ≥ 2,4 В

Сигналы начала отсчета

1 квазитреугольный I0 при нагрузке 1  кОм:

I=2-8 мкА

(полезная часть)

1 квазитреугольный R+ и ему инверсный R- при нагрузке 120 Ом:

R = 0,2-0,8 В

(полезная часть)

Прямоугольный U0 и ему инверсный с уровнями при токе нагрузки 20мА:

логический "0" ≤ 0,5 В

логическая "1" ≥ 2,4 В

Макс. частота сигналов 50 кГц 50 кГц

(50 x k) кГц, для k = 1, 2, 5, 10

1000 кГц для k = 25, 50, где k-коэффициент интерполяции

Направление следования сигналов при перемещении головки слева направо Iопережает I2 А+ опережает В+ U1 опережает U2
Длина кабеля (стандарт) 3 м, без разъема 3 м, без разъема 3 м, без разъема
Максимальная длина кабеля 5 м 25 м

25 м
