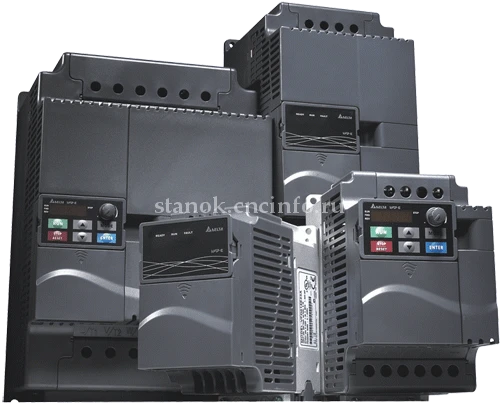

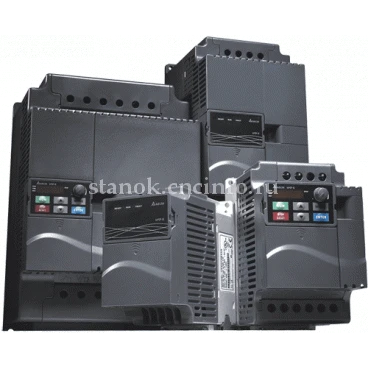

Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-E

Высокоэффективный преобразователь частоты в компактном модульном исполнении.

Компания DELTA Electronics разработала две новые модификации преобразователей частоты серии VFD-E. Одна из них VFD-E-P с разделенной системой охлаждения конструктивно выполнена без охлаждающего радиатора и предназначена для эксплуатации в запыленной среде. Вторая модификация VFD-E-T – это преобразователи типоразмера А, имеющие в своем составе встроенный тормозной ключ и возможность непосредственного подключения тормозного резистора (в стандартном исполнении преобразователи VFD-E типоразмера А встроенного тормозного ключа не имеют).

Артикул товара: VFD-E

ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.

Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-E
0 5 5 2
(2)

Артикул VFD-E

Высокоэффективный преобразователь частоты в компактном модульном исполнении.

Компания DELTA Electronics разработала две новые модификации преобразователей частоты серии VFD-E. Одна из них VFD-E-P с разделенной системой охлаждения конструктивно выполнена без охлаждающего радиатора и предназначена для эксплуатации в запыленной среде. Вторая модификация VFD-E-T – это преобразователи типоразмера А, имеющие в своем составе встроенный тормозной ключ и возможность непосредственного подключения тормозного резистора (в стандартном исполнении преобразователи VFD-E типоразмера А встроенного тормозного ключа не имеют).

Артикул товара: VFD-E

ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.

Характеристики:
Преобразователь частоты низкого напряжения
Производитель: Delta Electronics

Особенности

  • Новая высоко-эффективная серия, сочетающая в себе компактное конструктивное исполнение с широкими возможностями и отличными эксплуатационными характеристиками.
  • Вольт-частотный и векторный алгоритмы управления.
  • Автотестирование и определение параметров двигателя при векторном управлении.
  • Выходная частота от 0.1 до 600.0 Гц.
  • Встроенный ПЛК (программируемый логический контроллер) позволяет гибко адаптировать преобразователь для широкого круга задач автоматизации без применения внешних приборов (счетчиков, таймеров, контроллеров и др.), что ведет к общему уменьшению затрат. Программирование встроенного ПЛК может выполняться на одном из трех языков программирования: LAD (релейно-контактная логика), IL (список инструкций), SFC (последовательные функциональные схемы).
  • Возможность установки, как на стенку, так и на DIN-рейку (с адаптером крепления). Для оптимального использования места в шкафу допускается плотная установка VFD-E за счет высоко-эффективного охлаждения.
  • Встроенный РЧ-фильтр (в моделях 230В/1ф и 460В/3ф) для снижения электромагнитных помех и соответствия нормам ЭМС.
  • RFI-переключатель предоставляет возможность отключения цепочки конденсаторов "Y" фильтра при использовании привода в системах вычислительной техники.
  • Соответствие директивам RoHS по обеспечению экологической безопасности эксплуатации и утилизации.
  • Несколько VFD-E могут быть соединены в параллель в звене постоянного тока для совместной регенерации энергии торможения. В этом случае перенапряжение не допускается и энергия торможения распределяется равномерно.
  • Модульная конструкция VFD-E и большое количество плат расширения такие как, плата входов/выходов (I/O card), плата реле, плата энкодера (PG card), USB-карта, и др., позволяют гибко изменять конфигурацию преобразователя для конкретной задачи.
  • Возможность выноса пульта управления со светодиодным индикатором и встроенным потенциометром. А также возможность эксплуатации без пульта управления.
  • Встроенный порт RS-485 (MODBUS), а так же дополнительные сетевые модули для поддержки популярных коммуникационных протоколов, включая, Profibus, DeviceNet, LonWorks и CANopen
  • Развитые функции защиты, включающие в себя высоко-точное измерение тока, полную защиту от перегрузки по току (oL, oL1 и oL2), токоограничение и предотвращение перенапряжения, защиту от короткого замыкания, автоматическое повторное включение, поиск скорости и защита двигателя от перегрева (PTC-термистор).
  • В базовой комплектации имеется: 6 дискретных программируемых входов; 2 аналоговых входа (4...20мА, 0...10В) и 1 аналоговый выход; 1 релейный и 1 цифровой (с открытым коллектором) многофункциональные программируемые выходы.

Основные области применения VFD-E

  • Подъемно-транспортные механизмы:
    ленточные конвейеры, автоматические двери, вращающиеся заслонки, небольшие лифты, лебедки, эскалаторы, элеваторы, механизмы авто-парковки, кран-балки, и др.
  • Пищевая промышленность:
    ломтерезки, миксеры, смесители, изготовление макарон, и др.
  • Металлообработка:
    шлифовальные станки, дрели, небольшие токарные станки, фрезерные станки, опрессовка под давлением (фиксатор), и др.
  • Деревообработка:
    4-х сторонние продольно-строгальные станки, пилы, деревообрабатывающие станки, несложные вырубные машины, устройства нанесения покрытия, и др.
  • Насосно-вентиляционное оборудование:
    системы кондиционирования зданий, канализационные системы, циркуляционные системы с постоянным давлением, насосы для водоснабжения зданий, сельскохозяйственные насосы, управление температурой в печах, компрессоры вентиляторы для теплообмена, насосы для фонтанов, сушильные камеры, и др.
  • Бумажная/текстильная промышленность:
    вязальные машины, кругло- и плоско-прядильные машины, перемоточно-разрезные станки, печатные машины, промышленные швейные машины, и др.
  • Другие области применения:
    гладильные машины, пульверизаторы, "бегущая" дорожка, намотчики/размотчики, промышленные стиральные машины, авто-мойки, упаковочные машины , центрифуги, экструдеры, и т.д.
Развернуть
Свернуть
Класс напряжения 115 В
Модель VFDхххE 002 004 007
Выход Ном. мощность двигателя, кВт 0.2 0.4 0.75
Полная мощность, кВА 0.6 1.0 1.6
Ном. выходной ток, А 1.6 2.5 4.2
Выходное напряжение, В 3-х фазное, от 0В до напряжения питания
Выходная частота 0.1...600 Гц
Несущая частота ШИМ, кГц 1 - 15 кГц
Выход Напряжение питания 1фаза/(100...120)В±10%
Частота 50/60Гц±5%
Номинальный входной ток, А 6 9 18
Охлаждение Естественное Вентилятор
Масса, кг 1.2 1.2 1.2

Класс напряжения 230В
Модель VFDхххE 002 004 007 015 022 037 055 075
Выход Ном. мощность двигателя, кВт 0.2 0.4 0.7 1.5 2.2 3.7 5.5 7.5
Полная мощность, кВА 0.6 1.0 1.6 2.9 4.2 6.5 9.5 12.5
Ном. выходной ток, А 1.6 2.5 4.2 7.5 11.0 17.0 25.0 33.0
Выходное напряжение, В 3-х фазное, от 0В до напряжения питания
Выходная частота 0.1...600 Гц
Несущая частота ШИМ, кГц 1 - 15 кГц
Выход Напряжение питания 1фаза/3фазы(200...240)В±10% 3фазы(200...240)В±10%
Частота 50/60Гц±5%
Номинальный входной ток, А 4.9/1.9 6.5/2.7 9.7/5.1 15.7/9 24/15 20.6 26 34
Охлаждение Естественное Вентилятор
Масса, кг 1.1 1.1 1.1 1.9 1.9 1.9 3.5 3.5

Класс напряжения 460В
Модель VFDхххE 004 007 015 022 037 055 075 110
Выход Ном. мощность двигателя, кВт 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11
Полная мощность, кВА 1.2 2.0 3.3 4.4 6.8 9.9 13.7 18.3
Ном. выходной ток, А 1.5 2.5 4.2 5.5 8.2 13 18 24.0
Выходное напряжение, В 3-х фазное, от 0В до напряжения питания
Выходная частота 0.1...600 Гц
Несущая частота ШИМ, кГц 1 - 15 кГц
Выход Напряжение питания 3фазы(380...480)В±10%
Частота 50/60Гц±5%
Номинальный входной ток, А 1.9 3.2 4.3 7.1 11.2 14 19 26
Охлаждение Естественное Вентилятор
Масса, кг 1.2 1.2 1.2 1.9 1.9 4.2 4.2 4.2

Характеристики
управления
Система модуляции SPWM (синусоидальная ШИМ)
Управление
  1. Вольт-частотная характеристика (U=f(F))
  2. Векторное управление
Дискр. заданной и вых. частоты 0.01 Гц
Характеристика момента Автоматическая компенсация момента и скольжения, нач. момент 150% на 5Гц
Перегрузочная способность 150% от номинального тока ПЧ в течении 1 мин
Пропускаемые частоты Три зоны, с диапазоном 0.1~400Гц
Время разгона/торможения 0.1 - 600 сек (2 независимые установки времени разгона и торможения)
Уровень токоограничения От 20 до 250% от номинального тока
Торможение постоянным током Рабочая частота: 0.1~400.0Гц, вых. ток: 0~100% от ном. тока Время активизации: при старте 0~60 сек, при останове 0~60 сек
Регенеративный тормозной момент Примерно 20% (до 125% с дополнительным тормозным резистором или с внешним тормозным модулем . В моделях 0.75-11кВт тормозной модуль встроенный)
Вольт/частотная хар-ка (V/f) Возможна корректировка пользователем
Рабочие
характеристики
Задание
частоты
С пульта С помощью кнопок и или встроенного потенциометра
Внешними сигналами Потенциометр - 5кОм/0.5Вт, 0...+10VDC, 4...20mA, интерфейс RS-485; Программируемые входы 3 - 9 (15 предустановленных скоростей, Jog, up/down)
Управление С пульта С помощью клавиш RUN, STOP
Внешние сигналы 2 проводн./3 проводн. (FWD, REV, EF), JOG (толчковая скорость), интерфейс RS-485 (MODBUS), программируемый логический контроллер
Функции дискретных входов Предустановленные скорости 0 - 15, Jog, запрет разг./замедления, выбор разгона/замедл. 2, пауза (NC, NO), запрет вкл. дополн. двигателя, выбор ACI/AVI/AUI, сброс привода, счетчик импульсов, сигналы увелич./уменьш. частоты (UP/DOWN), выбор NPN/PNP логики
Функции дискретных выходов Привод работает, заданная частота достигнута, ненулевая скорость, пауза, авария, местное/дистанц. управление, вкл. дополнит. двигателя, готовность к работе, перегрев ПЧ, аварийный останов и выбор состояния входных терминалов (NC/NO)
Аналоговый выход Сигнал пропорциональный: вых. частоте/току/напряжению/заданной частоте/скорости
Выходной аварийный сигнал Контакт замкнется при срабатывании одной из защит (1 релейный контакт или 1 транзистрный выход с отрытым коллектором)
Функции работы Встроенный ПЛК, AVR, S-кривая разгона/замедл., ограничение напряжения и тока, запись 5 отказов,блокировка реверса, перезапуск при пропадании питания, тормож. пост. током, автоматическая компенсация момента/скольжения, автотестирование двигателя, огранич. вых. частоты, блокировка изменения параметров, ПИД-регулятор, управления вентиляторами и насосами, счетчик импульсов, MODBUS, сброс аварии, авторестарт после аварии, режим автоматического энергосбережения, спящий режим, импульсный выход, управление встроенным вентилятором, основная/дополнительная частота, переключение между двумя источниками задания частоты и их комбинация, NPN/PNP входы
Функции защиты Повышенное и пониж. напряжение, перегрузка и недогрузка по току, внешнее отключение, короткое замыкание, замык. на землю, перегрев радиатора, электр. тепловое реле, перегрев двигателя (PTC)
Пульт управления 6-клавиш, 5 светодиодов состояния, 7-сегментный 4-разрядный LED-индикатор: заданная и выходная частота, вых. ток, пользовательская величина, параметры, коды аварийных отключений, RUN, STOP, RESET, FWD/REV, JOG, PLC
Условия
эксплуатации
Класс защиты IP-20, степень загрязнения 2
Место установки Высота до 1000 м, внутри помещений без коррозионных газов, пыли, жидкости
Рабочая температура окружающей среды -10...+50°C (без конденсата и инея)
-10...+40°C при плотной установке
Температура хранения и транспортировки -20...+60°C
Относительная влажность не более 90 % (без конденсата)
Вибростойкость 9,80665 м/сек2 (1G) менее 20 Гц, и 5,88 м/сек2 (0.6G) менее 20...50 Гц
Развернуть
Свернуть

Размеры:

Размеры FVD-E

Подключение.

Схема подключения VFD-E
